五轴光学平台-测试内容

1、中心点亮度变化趋势；

2、白屏亮度均匀性，色度均匀性；

3、R\G\B\白\黑屏的中心点亮度、色度值；

4、白屏的gamma曲线（间隔4阶的灰阶变化曲线）；

5、-85°~85°可视角检测；

6、响应时间检测（G TO G）

7、flicker检测(闪烁频率检测)；

8、crosstalk检测；

9、TCO05检测

10、OCR检测；

11、自定义角度检测；

12、R\G\B屏的亮度，色度均匀性检测；

13、sony标准检测

14、三星标准检测

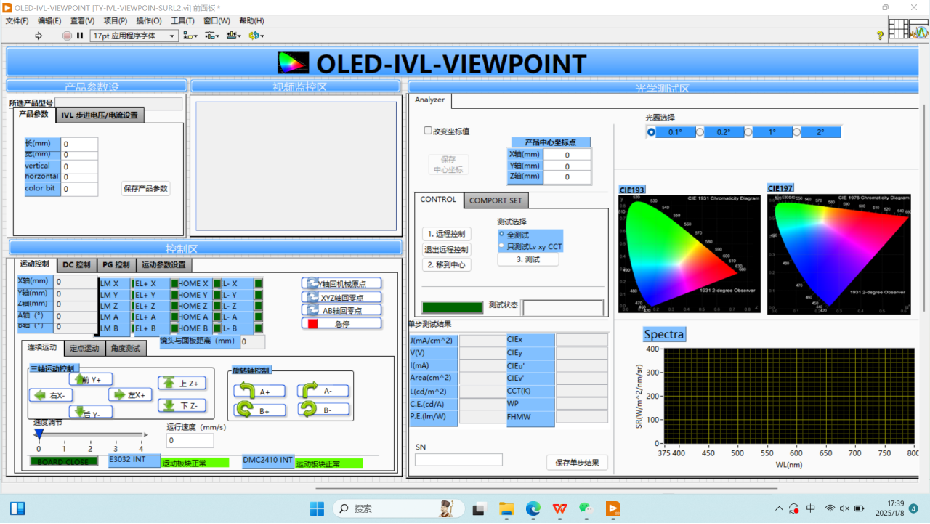

五轴光学平台-参数设置界面,在此地方进行参数的修改和保存，运动控制及单步检测的验证工作等。

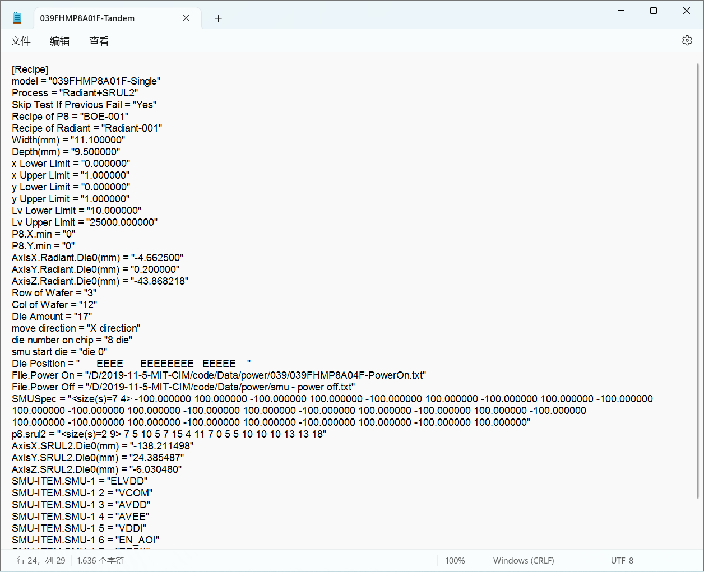

五轴光学平台-每一个产品型号都有一个配置清单(recipe)

里面可以看到每个参数的设置值；可以直接复制配置清单，然后重新命名，可以在此地方直接修改参数，也可以在参数设置界面修改。

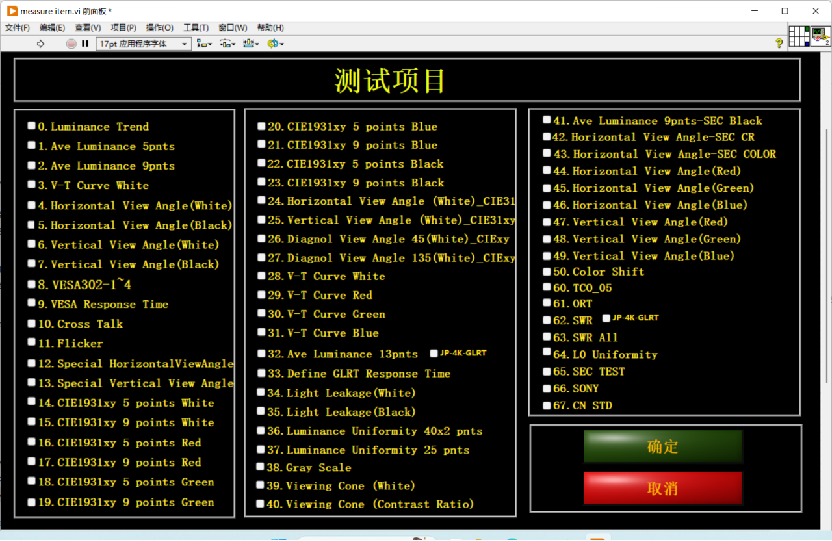

五轴光学自动测试平台-测试项目选择界面

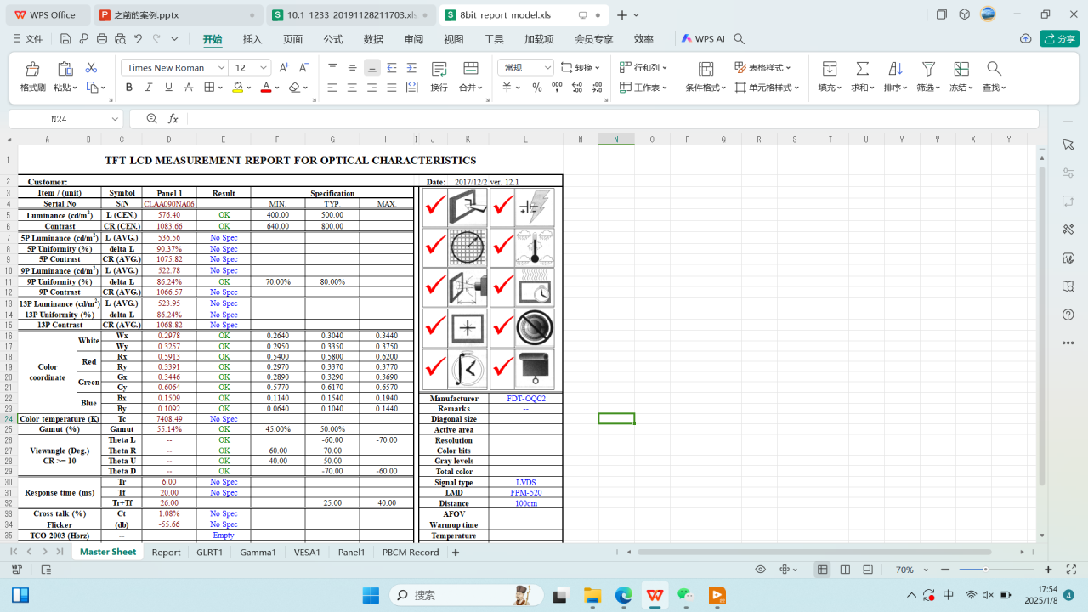

五轴光学平台-测试报告总结界面（report-1）

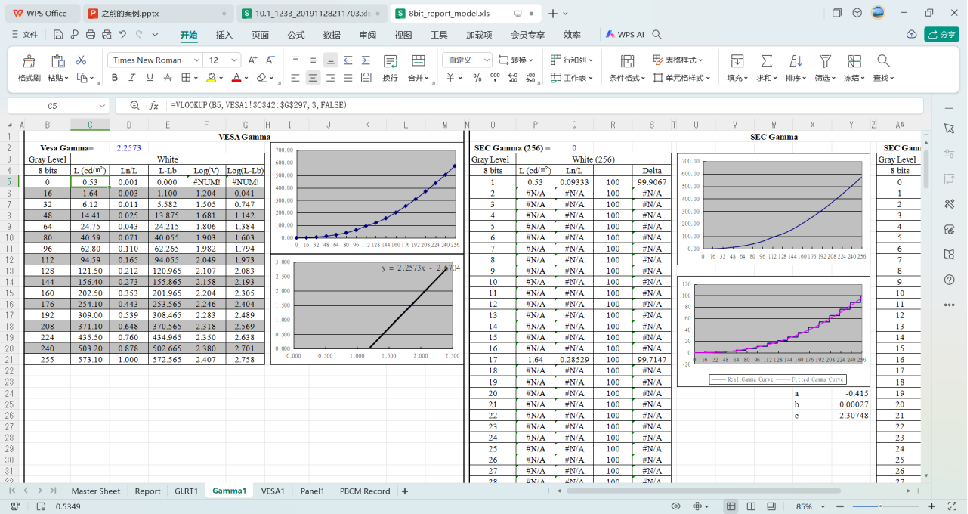

五轴光学平台-各个测试项目的具体测试数据（report-2）

此为gamma检测从中可以看出其变化曲线。

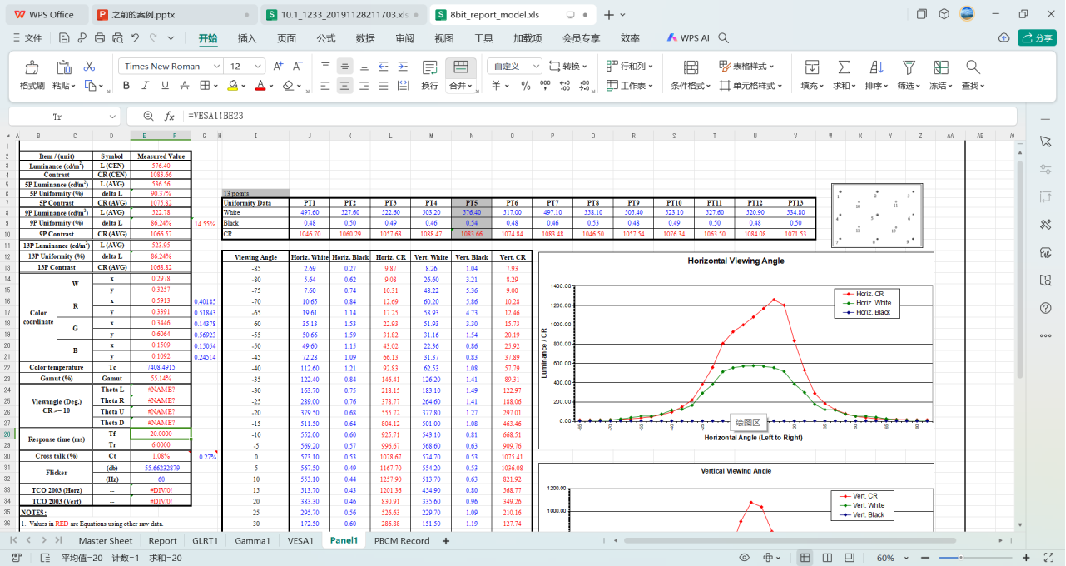

五轴光学平台-各个光学测试项目的测试数据（report-3)

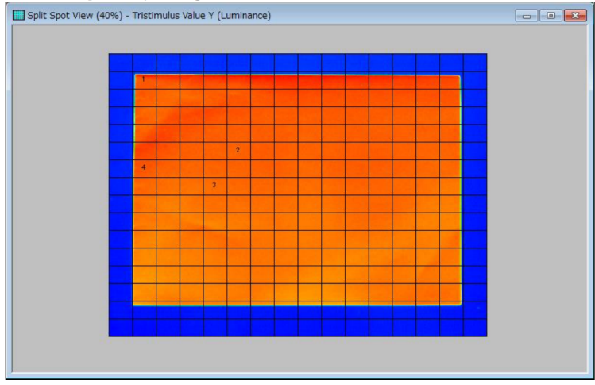

五轴光学平台-面均匀检测（亮度均匀性和色度均匀性）把屏幕分割成多个小区块，得到每个区块的亮度和色度值。根据这些值来计算亮度均匀性和色度均匀性。

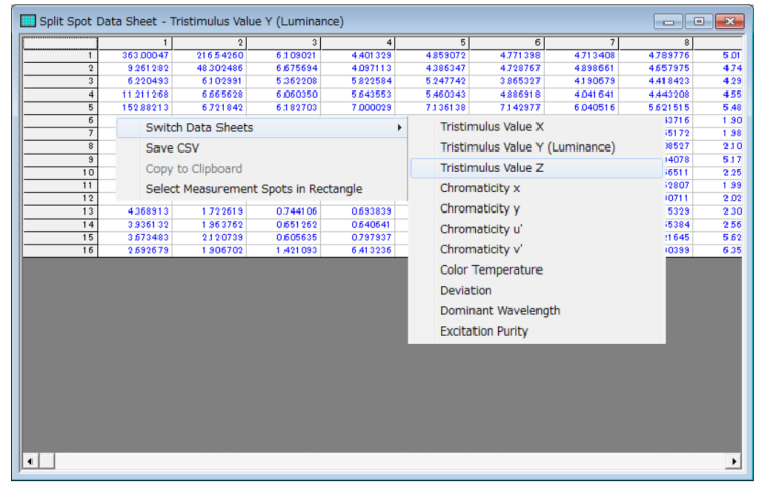

可以选择要显示的数值类型，XYZ,CIEx,CIEy,CIEu’,CIEv’等参数；可以根据每个区间的色坐标来计算整个屏幕的色差值。
